MicroBitV02英雄之旅故事 - 語音辨識

語音交談為人類交換訊息最方便的方式。

B 發展創意，設計與製作(P)

制定設計說明書，清楚地陳述所設計的解決方案的成功標準。

練習：擴充語音模組以自訂指令控制燈號(AI聲控燈)

當把語音辨識模組連接到悟空板上，燈條會依據所學習到的語音指令而變化成相對應的燈光，從而延伸成為智能語音聲控燈的應用。聲控指令可以客製化，更方便使用者作語音訓練。

硬體完成連接示意圖：


負極(GND)及正極(VCC)提供電子模組電流，另一個接口則是micro:bit的某一個腳位(P0或P1或P2等)和電子模組溝通用的訊號接口(Signal)，這三個接口的英文縮寫便是 GVS。負極(GND)為黑色，正極(VCC)為紅色，訊號 (Signal)為黃色。

將LED燈條接到悟空板的P15腳位。

擴充板上有3對5V電源連接器，能以5V驅動感測器或伺服馬達。只需要將5V模組的連接線連接到5V電源接口、並將信號線連接到感測器或伺服馬達的信號接口即可。

WS2812B燈條為5V燈條，是一個序列控制RGB LED的IC，只要有VCC、DI、GND三條線就可以控制串接的燈。

語音辨識模組

1. 將LED燈條接到悟空板的P15腳位。

2. 將ASR語音辨識模組連接到悟空板。請確保每條杜邦線皆插到底，顏色依序對照插入。19連接CL、20連接DA。

燈條與悟空板連接使用的杜邦線為母母（母母杜邦線附在語音辨識模組內）

語音辨識模組連接悟空板的杜邦線為公母







軟體

Neopixel擴充積木下載

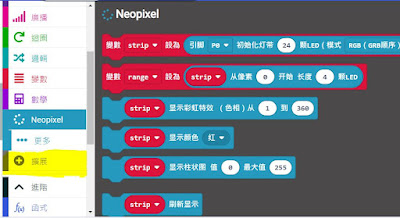

micro:bit加入燈條應用，需要在Makecode中，設定Neopixel函式庫來進行與燈相關程式設計。點選 [擴展] Extensions → 輸入 Neopixel搜尋擴充積木接著點選圖示即可下載至Makecode專案中。





加入語音辨識模組應用，需要在Makecode中下載ASR函式庫來進行與語音相關程式設計。

點選 [擴展] Extensions → 輸入網址：https://github.com/elecfreaks/pxt-ASR 搜尋擴充積木，接著點選圖示即可下載至Makecode專案中。




在Makecode中，拉出程式，並將程式傳送到micro:bit中即可實現透過按鍵及感測器控制燈光。設定燈條接到P15腳位(依實際接線而定)，燈條有15顆燈(數量依硬體而定)。設定好後這個燈條會指定到變數strip，藉由設定strip為變數，便能控制燈條。


實現語音智能控制

要啟動語音辨識功能,請對它說出:「你好,小恩」

成功啟動後,即會收到回應:「我在呢」或是「你好啊」

收到回應後即可說出指令,以範例程式為例,可下達「紅燈」等指令。


若啟動模組後•停止約15秒未下達任何,則會發出「我先退下了」

如需再次啟動語音辨識模組,請對它說出:「你好,小恩」



【語音辨識模組ASR】
要啟動語音辨識功能,請對它說出:「你好,小恩」
成功啟動後,即會收到回應:「我在呢」或是「你好啊」
收到回應後即可說出指令,以範例程式為例,可下達「XXX」等指令。

若啟動模組後•停止約15秒未下達任何,則會發出「我先退下了」
如需再次啟動語音辨識模組,請對它說出:「你好,小恩」
以關閉功能
